VLAN
Virtuální LAN slouží k logickému rozdělení sítě nezávisle na fyzickém uspořádání. Můžeme tedy naši síť segmentovat na menší sítě uvnitř fyzické struktury původní sítě. Druhým důležitým pojmem, který bude více vysvětlen později, je trunk. Jako trunk označujeme port, který je zařazen do více VLAN.
Jednoduše řečeno pomocí VLAN můžeme dosáhnout stejného efektu, jako když máme skupinu zařízení připojených do jednoho (několika propojených) switche a druhou skupinu do jiného (jiných) switche. Jsou to dvě nezávislé sítě, které spolu nemohou komunikovat (jsou fyzicky odděleny). Pomocí VLAN můžeme takovéto dvě sítě vytvořit na jednom (nebo několika propojených) switchi.
V praxi samozřejmě často potřebujeme komunikaci mezi těmito sítěmi. S VLAN můžeme pracovat stejně jako s normálními sítěmi. Tedy použít mezi nimi jakýkoliv způsob routování. Často se dnes využívá L3 switch (switch, který funguje na třetí vrstvě OSI) pro inter-VLAN routing - směrování mezi VLAN.

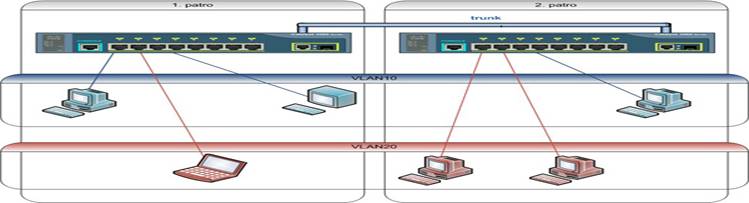

Níže uvádím klasický obrázek, který se používá pro vysvětlení VLAN. Máme dvě patra, na každém patře je switch, switche jsou propojeny páteří s trunkem. Chceme propojit zařízení do dvou nezávislých skupin (modrá - VLAN10 a červená VLAN20). Pomocí VLAN je to takto jednoduché. Tradiční technikou bychom museli mít switche oddělené a každou skupinu (modrou a červenou) propojit do jednoho switche, což by byl problém, protože jsou na různých patrech.
Pro podrobné pochopení VLAN je třeba rozumět základům sítí a jejich segmentování (dělení na subnety - podsítě).
Počítačová síť vznikne ve chvíli, kdy dva (někdy se říká minimálně tři) nebo více počítačů propojíme dohromady pomocí telekomunikačního systému za účelem sdílení zdrojů. Sítě se dále dělí podle řady parametrů na LAN, WAN, WLAN, MAN apod. V tuto chvíli nás zajímá lokální počítačová síť - LAN (Local Area Network), která se vyznačuje tím, že počítače jsou propojeny na menším geografickém území (tedy v rámci firmy, budovy, místnosti, atp.). Pro LAN se nejčastěji používá technologie Ethernet s protokolem TCP/IP a pro WAN (Wide Area Network - propojení jednotlivých LAN) technologie Frame Relay.
TCP/IP protokol používá pro adresování zařízení IP adresy. Těchto adres je určitý rozsah, který se pro praktické použití (směrování, přidělování adres organizacím, broadcasty) dělí na menší hierarchické části, kterým se říká subnety(podsítě).
Zařízení mohou přímo komunikovat pouze s dalšími zařízeními, která jsou ve stejném subnetu. Se zařízeními z jiných subnetů komunikují typicky přes jednu adresu - gateway (bránu), která provádí routování.
Jak jsem uvedl výše, pokud použijeme různé subnety, tak spolu zařízení nemohou komunikovat. Není to však úplně pravda, rozhodně nedojde k oddělení těchto zařízení. Pokud jsou totiž připojena na stejné médium, propojena do stejného hubu (pracuje na 1. vrstvě OSI) nebo switche (pracuje na 2. vrstvě OSI). Tak komunikace dorazí z jednoho zařízení na druhé, i když jsou v jiném subnetu. Zařízení však bude tuto komunikaci ignorovat. Je to proto, že hub (posílá všude) ani switch (používá MAC adresy) se nedívá na IP adresy procházející komunikace. Proto se dá tato komunikace zachytávat a odposlouchávat. Pokud tedy chceme mít oddělené sítě, tak musíme použít oddělené switche.
Kdežto použitím VLAN dojde k tomu, že komunikace se posílá pouze na porty, které jsou zařazeny do stejné VLANy. Záleží tedy sice na softwaru switche, ale dá se říct, že se jedná o fyzické oddělení. Existují nějaké metody útoky na VLAN (proniknutí do jiné VLAN), ale při dobře nastavené síti by mělo být vše bezpečné.
Z výše uvedeného také plyne to, že pro různé VLANy bychom měli používat různé subnety. Pokud chceme mezi těmito VLANami routovat, tak je to nutné, stejně jako v případě, kdy chceme využít některé speciální funkce na switchi.
Technologie VLAN začala vznikat kolem roku 1995, ale zprvu se jednalo o různá proprietární řešení. V praxi se však více rozšířili až před několika lety a to hlavně ve středních a velkých firmách, přestože již delší dobu existuje standard.
Hlavní důvody proč vznikly VLAN byly asi tyto:
seskupování uživatelů v síti podle skupin či oddělení nebo podle služeb místo podle fyzického umístění a oddělení komunikace mezi těmito skupinami
snížení broadcastů v síti, které začaly být problémem již před několika lety
zmenšení kolizních domén v době, kdy se nepoužívaly switche, ale třeba huby
Idea pro logické seskupování uživatelů, která se uvádí v řadě materiálů, a tedy vytváření VLAN je
podle organizační struktury - pokud je většina komunikace v rámci oddělení, kde jsou vlastní tiskárny, file servery, atd. a mezi jednotlivými odděleními není komunikace, pouze pár služeb (mail) je společných pro všechny
podle služeb - do VLAN se seskupují pracovníci, kteří využívají stejné služby (účetnictví, DB, atd.)
Původní důvody již dnes často nejsou aktuální nebo se z praxe změnily názory. Jak se používají VLANy dnes, jinak řečeno, jaký je jejich hlavní přínos, uvádím v další kapitole.
snížení broadcastů - hlavní výhodou VLAN je vytvoření více, ale menších, broadcastových domén. Tedy zlepšení výkonu sítě snížením provozu (traffic).
zjednodušená správa - k přesunu zařízení do jiné sítě stačí překonfigurovat zařazení do VLANy, tedy správce konfiguruje SW (zařazení do VLAN) a ne HW (fyzické přepojení)
zvýšení zabezpečení - oddělení komunikace do speciální VLANy, kam není jiný přístup. Toho se dá samozřejmě dosáhnout použitím samostatných switchů, ale často se toto uvádí jako bonus VLAN.
oddělení speciálního provozu - dnes se používá řada provozu, který nemusí být propojen do celé sítě, ale přesto jej potřebujeme dostat na různá místa, navíc nechceme, aby nám ovlivňoval běžný provoz. Příkladem je například IP telefonie, komunikace mezi AP v centrálně řízeném prostředí, management (zabezpečení správcovského přístupu k zařízením). Například pro IP telefonii, kde je použití VLAN naprosto běžné, nám stačí jediná zásuvka, kam přivedeme VLAN pro telefonii i VLAN s přístupem do sítě a v telefonu se komunikace rozdělí. Navíc VLANy můžeme použít spolu s QoSem pro zaručení kvality komunikace (obsazení pásma).
snížení HW - samozřejmě se nám nesnižuje potřebný počet portů (až na speciální případy jako IP telefonie), ale tím, že mohou být různé podsítě na stejném switchi, jej můžeme lépe využít (například pro propojení tří zařízení nepotřebujeme speciální switch, který má minimálně 8 portů).
Přiřazení do VLANy se nastavuje typicky na switchi (pouze v některých speciálních případech přichází označená komunikace přes trunk z jiného zařízení). Na switchích, které podporují VLANy, vždy existuje alespoň jedna VLAN. Jedná se o defaultní VLAN číslo 1, kterou není možno smazat či vypnout. Pokud nenastavíme jinak, tak jsou všechny porty (tedy veškerá komunikace) zařazeny do VLAN 1.
Pro zařazení komunikace do VLANy existují čtyři základní metody, ale v praxi je nejvíce využívána možnost první - zařazení dle portu.
Port switche je ručně a napevno zařazen (nakonfigurován) do určité VLANy. Veškerá komunikace, která přichází přes tento port, spadá do zadané VLANy. To znamená, že pokud do portu připojíme další switch, tak všechny zařízení připojená k němu budou v jedné VLANě. Jedná se o nejrychlejší a nejpoužívanější řešení. Není třeba nic vyhodnocovat pro zařazení do VLAN. Definice zařazení do VLAN je lokální na každém switchi. Jednoduše se spravuje a je přehledné.
Rámce(port) se zařadí do VLANy podle zdrojové MAC adresy. Musíme tedy spravovat tabulku se seznamem MAC adres pro každé zařízení spolu s VLANou. Výhodou je, že se jedná o dynamické zařazení, takže pokud přepojíme zařízení do jiného portu, automaticky se zařadí do správné VLANy. Switch musí vyhledávat v tabulce MAC adres.
Jsou zde dvě možnosti, jak tato metoda může fungovat. Buď se podle MAC adresy prvního rámce nastaví zařazení portu do VLANy a toto nastavení zůstane, dokud se port nevypne. Nebo se každý rámec zařazuje samostatně do VLANy podle MAC adresy. Toto řešení je velmi náročné na výkon.
Cisco má řešení zvané VLAN Membership Policy Server (VMPS), pro které je třeba speciální server, který spravuje tabulky MAC adres. Navíc se při této metodě zařazuje port do VLANy, takže pokud je do něj připojeno více zařízení (max. 20), musí být všechny ve stejné VLAN.
Tato metoda určuje zařazení podle protokolu přenášeného paketu. Například oddělíme IP provoz od AppleTalk. Nebo zařazujeme podle IP adresy či rozsahu. V praxi není příliš rozšířené. Zařízení musí mít napevno definovanou IP adresu a switch se musí dívat do třetí vrstvy (normálně funguje na druhé), znamená to zpomalení.
Ověří se uživatel nebo zařízení pomocí protokolu IEEE 802.1x a podle informací se automaticky umístí do VLANy. Je to primárně bezpečnostní metoda, které řídí přístup do sítě (NAC), ale po rozšíření slouží i pro VLANy. Je to zajímavá metoda proto, že je velmi univerzální. Nezáleží ani na fyzickém zařízení ani na místě zapojení. RADIUS server, který ověřuje identitu uživatele, obsahuje také mapovaní uživatelů na VLANy a tuto informaci zašle po úspěšné autentizaci. U této metody je možné nastavení, že v případě, kdy není uživatel autentizován, tak je zařazen do speciální hostovské VLANy.
U Cisco switchů může být port single-host, kdy je možno připojit pouze jedno zařízení nebo multiple-host, kdy sice může být do portu připojeno více zařízení, ale ve chvíli, kdy se první autentizuje, tak je port autentizovaný (a zařazený do VLANy) a komunikovat mohou všechna zařízení.
V praxi máme dvě situace, kdy se při komunikaci řeší příslušnost k VLANě. Je to při komunikaci v rámci jednoho switche nebo při komunikaci mezi několika switchi.
Při komunikaci ve VLANách v rámci jednoho switche je to jednoduché. Switch si v operační paměti udržuje informace, do které VLANy patří daná komunikace (port), a v rámci switche povoluje pouze správné směrování. V tomto případě máme jednotlivé porty zařazeny do jedné VLANy a to buď staticky, nebo dynamicky, jak bylo řečeno výše (možnosti 2,3,4). Cisco těmto portům říká access port(přístupový port).
Složitější situace nastává, když chceme, aby se informace o zařazení do VLANyneztratila při přechodu na jiný switch, tedy abychom v celé naší síti mohli využít stejné VLANy a nezáleželo, do kterého switche je zařízení připojeno. Navíc chceme, aby tato metoda fungovala i mezi switchi různých výrobců. To byl ze začátku problém a používali se různé metody. Například, když zařazujeme komunikaci podle MAC adresy, tak můžeme tabulku přiřazení mít na všech switchích. Cisco vytvořilo svoji metodu ISL, která zapouzdřuje celý rámec, ale funguje pouze na Cisco zařízeních. Také můžeme propojit dva access porty na dvou switchích, zařadit je do stejné VLANy a přeneseme potřebné informace. To je ale velmi nepraktické.
Naštěstí vznikl standard IEEE 802.1q, který využívá značkování rámců. Označuje se komunikace jen ve chvíli, kdy je to třeba. Takže dokud probíhá v rámci jednoho switche a připojených zařízení, tak se nic nepřidává. Teprve, když chceme poslat komunikaci dalšímu switchi (či podobnému zařízení), tak ji označíme. Odchozí komunikace se taguje na portu, kterému se říká trunk port. Tento port přenáší více (vybraných) VLAN a aby je mohl odlišit, tak je označuje. Spoji dvou trunk portů se říká trunk nebo trunk link.
Protokolu IEEE 802.1q se říká také trunking protokol nebo dot1q tagging. Jedná se o standardizovanou metodu, kterou podporují všechny moderní switche s podporou VLAN. Funguje na principu tzv. tagování. Vezmeme originální rámec, jeho hlavičku rozšíříme o 4B informací, z nichž první je značka, že se jedná o protokol 802.1q (hodnota 0x8100). Dále následuje priorita dle protokolu 802.1p, příznak, zda je MAC adresa v kanonickém tvaru a poslední je číslo VLANy.
Protože se změnila data, je třeba přepočítat kontrolní součet na konci rámce.
Originální rámec
6B | 6B | 2B | 64 až 1500B | 4B |
cílová adresa (DA) | zdrojová adresa (SA) | typ nebo délka | data | kontrolní součet (FCS) |
Upravený rámec pomocí 802.1q
6B | 6B | 4B | 2B | 64 až 1500B | 4B |
cílová adresa (DA) | zdrojová adresa (SA) | 802.1q tag | typ nebo délka | data | kontrolní součet (FCS) |
Tvar 802.1q tagu
2B | 3b | 1b | 12b |
0x8100 | priorita (802.1p) | Canonical Format Indicator (CFI) | VLAN ID |
Tag Protocol ID (TPID) 2B | Tag Control Information (TCI) 2B | ||
Native VLAN je termín spojený s protokolem 802.1q. Nastavuje se na trunk portu, u Cisco prvků musíme nativní VLANu vždy nastavit a to shodně na obou stranách trunku. Provoz, který je zařazen do native VLAN se při přenosu netaguje (zůstává nezměněn) a příchozí provoz, který není tagovaný se zařazuje do native VLAN. Často se jako native VLAN nastavuje management VLAN. Důsledkem také je, že pokud se na trunk port dostane nějaký rámec, který nemá tag, tak je zařazen do nativní VLANy. Jinak řečeno, pokud do portu, který je nakonfigurován jako trunk, připojíme normální stanici (která nepodporuje trunk), tak bude komunikovat v této VLANě. V praxi můžeme využít tuto vlastnost třeba u zapojení, kdy je připojen IP telefon a za ním PC. Native VLAN nastavíme stejně jako VLAN pro PC, potom pokud se odpojí telefon a PC se připojí přímo, tak jeho komunikace stále funguje.
ISL znamená Inter-Switch Link, tedy spoj mezi switchi. Cisco vytvořilo svůj protokol ještě v době, kdy neexistoval standard. ISL má výhodu, že funguje nejen pro protokol IP, ale i pro jiné. Stejně jako 802.1q podporuje prioritizaci.
Bohužel se jedná o proprietární metodu, kterou používá pouze Cisco a v dnešní době ji nalezneme pouze na switchích vyšší řady (třeba Catalyst 3750). Princip funkce je takový, že se celý rámec zabalí (encapsulate) do nové hlavičky a kontrolního součtu. Z toho plyne nevýhoda, že se více zvětšuje komunikace, každý rámec je o 30B větší.
26B |
| 4B |
ISL header | encapsulation frame (originální rámec) | kontrolní součet (FCS) |
V dnešní době nemusíme používat trunk pouze pro propojení switchů, ale velice účinně jej využít i pro připojení serverů, které potřebujeme mít připojené do více sítí. Operační systém Linux podporuje protokol 802.1q již v jádře, proWindows potřebujeme ovladač pro síťovou kartu s podporou VLAN (například Intel). Na síťové kartě pak nakonfigurujeme VLANy, které zde přichází, a pro každou se vytvoří virtuální síťové spojení, které můžeme používat jako běžnou síťovku. Ušetříme tím fyzické síťové karty na serveru, i když se snižuje propustnost. Použít to můžeme třeba na firewallu nebo hostovském serveru pro virtuály. Na druhou stranu je třeba se vždy zamyslet, zda je toto to správné řešení a neexistuje něco jednoduššího (například, abychom DHCP server nepřipojovali do každé routované podsítě, když můžeme využít DHCP relay agenta).

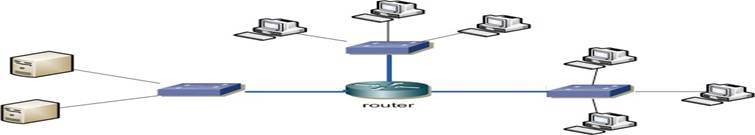

Tradiční routing vypadá tak, že máme několik oddělených sítí a chceme mezi nimi umožnit nějakou komunikaci. Následující obrázek představuje tři samostatné switche propojené pomocí routeru. Může se jednat například o firemní servery a dvě oddělení, které k nim chceme připojit, ale nechceme, aby mohla komunikovat mezi sebou.

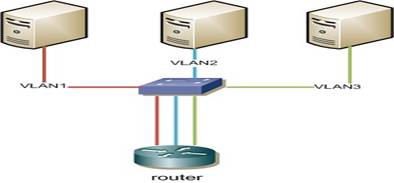

Pokud využíváme VLANy, můžeme se k nim chovat stejně jako k normálním podsítím. Na switchi můžeme jednotlivé VLANy, které chceme routovat, vyvést do samostatných access portů a ty připojit k routeru.

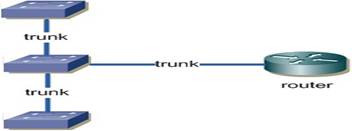

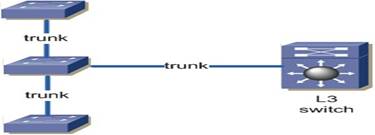

To je však zbytečné plýtvání a výhodnější je použít mezi routrem a switchem trunk. Také můžeme místo klasického routeru využít L3 switch, který je rychlejší.
U Cisco L3 switchů provedeme inter-VLAN routing jednoduše tak, že zapneme routování a na ty VLANy, které mají mezi sebou routovat, nastavíme IP adresu.
