ATA

http://upload.wikimedia.org/wikipedia/commons/thumb/c/c4/Ata_20070127_002.jpg/220px-Ata_20070127_002.jpg

ATA konektor.

http://upload.wikimedia.org/wikipedia/commons/thumb/2/29/ATA_on_mainboard.jpg/220px-ATA_on_mainboard.jpg

ATA sběrnice na základní desce

http://upload.wikimedia.org/wikipedia/commons/thumb/d/d9/ATA_Plug.svg/220px-ATA_Plug.svg.png

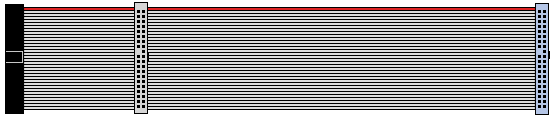

Náčrt ATA sběrnice

Advanced Technology Attachment (ATA) je standardní počítačová sběrnice pro připojování zařízení k uchovávání dat, jako jsou pevné disky. Vytvořena byla v roce 1986 firmou Western Digital. Pro standard existuje synonymum IDEATAPI je rozšíření tohoto protokolu, které umožňuje přenášet příkazy SCSI přes ATA řadič a ATA kabel, používá se k připojeníCD-ROM nebo vysokokapacitních disketových jednotek. Kabel je tvořen čtyřiceti, nebo osmdesáti žilovým kabelem zakončený čtyřiceti pinovým konektorem. Po zavedení standardu Serial ATA byl původní ATA přejmenován na Parallel ATA (PATA). ATA se dále rozvíjelo až do podoby ATA/ATAPI8. Poslední verze ATA umožňuje přenos rychlostí až 133 MB/s. Dnes je vytlačováno připojením SATA (sériovým ATA).

kabel se dvěma konektory

 ATA/ATAPI

ATA 1

·         IDE

·         2 HDD – master / slave

·         přenosové režimy

·         PIO 0, 1, 2 - 3,3 / 5,2 / 8,3 MB/s

·         DMA 0, 1, 2 – 2,1 / 4,2 / 8,3 MB/s

·         MDMA 0 – 4,2 MB/s

ATA 2

·         fast ATA, EIDE

·         přenosové režimy PIO 3,4 (11.1, 16.6 MB/s) a MDMA 1,2 (13.3, 16.6 MB/s)

·         blokový přenos – při přerušení se přenese celý blok, pozitivní vliv na rychlost

·         zlepšena identifikace disku (auto detekce)

·         2 řadiče – 4 zařízení

·         podpora LBA (Logical Block Addressing) 28 bitů

ATA 3

·         zvýšení spolehlivosti

·         zavedení SMART (Self Monitoring Analysis and Reporting Technologing)

ATA/ATAPI 4 (ATA/33)

·         ATAPI (ATA packet interface)

·         připojení dalších zařízení (CD-ROM)

·         důvod paketového přenosu

·         přenosové režimy UDMA 0, 1, 2 (16.6, 25, 33 MB/s)

·         80žilový kabel, konektor stále 40pinový

·         přibyl stínící vodič

·         zabezpečení přenosu pomocí CRC

·         nové příkazy

·         mechaniky

ATAPI 5 (ATA/66)

·         přenosové režimy UDMA 3, 4 (44.4, 66.7 MB/s)

·         nové příkazy

·         vypalovačky

ATAPI 6 (ATA/100)

·         přenosový režim UDMA 5 (100 MB/s)

·         zavedení LBA 48 s možností adresovat disk s kapacitou až 248 = 128 PiB (144 PB), čímž tím byla prolomena hranice 228 = 128 GiB (137 GB)

·         nové příkazy pro multimédia

ATAPI 7 (ATA/133)

·         přenosový režim UDMA 6 (133 MB/s)

·         definice SATA

Podpora ATA 150 není normalizována.
