ROZHRANÍ POČÍTAČE

Rozhraní počítače slouží pro vzájemnou komunikaci počítače a periferního zařízení. Rozhraní má část logickou (protokol, podle kterého probíhá komunikace) a fyzickou (typ a tvar konektoru). Uživatelsky nejdůležitější je fyzická část rozhraní.

Fyzickou část rozhraní lze rozdělit podle několika způsobů:

Podle způsobu komunikace

• kabelové (metalické, optické)

• bezdrátové

Podle směru komunikace

• jednosměrná

• obousměrná

Podle druhu signálu

• analogové

• digitální

Podle účelu

• univerzální

• grafické

• zvukové

• síťové

Univerzální rozhraní počítače

USB (Universal Serial Bus)

• univerzální a nejpoužívanější rozhraní dneška

• slouží k připojení celé řady periferních zařízení nebo datových úložišť

• existuje v několika rychlostních standardech označených:

  • USB 1.0 (max. 1,5 MB/s),

  • USB 2.0 (max. 60 MB/s, reálně cca. 30 MB/s),

  • USB 3.0 (max. 625 MB/s, reálně cca. 90 MB/s),

  • USB 3.1 (max. 1250 MB/s)

• konektory USB 3.0 a 3.1 jsou většinou od starších odlišeny modrou barvou

• též existuje i velké množství konektorů podle jejich použití (viz obrázek níže)

• nejnovějším typem je USB type C (na rozdíl od ostatní lze jej zapojovat oboustranně)

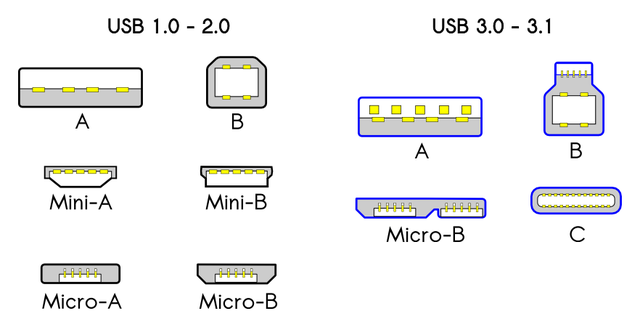

Obr. 1: Typizace USB konektorů.

FireWire

• FireWire je též univerzální rozhraní, které se však tolik neprosadilo jako USB

• důvodem je, že novější standard nebyl zpětně kompatibilní se starším standardem (na rozdíl od USB)

• využívá se především pro připojení digitálních videokamer či externích disků

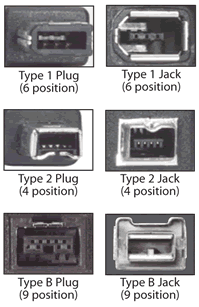

Obr. 2: Typizace FireWire konektorů.

Paralelní port (LPT)

• starší rozhraní, které bylo nahrazeno USB rozhraním

• dnes se jím propojují starší tiskárny nebo skenery

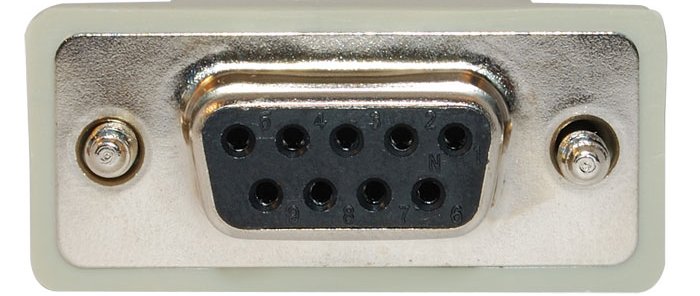

Sériový port (COM)

• starší rozhraní, které bylo nahrazeno USB rozhraním

• dnes se jím propojují např. starší vědecké měřicí přístroje

Bluetooth

• univerzální bezdrátové rozhraní počítače pro připojení různých zařízení, např.: sluchátka, myš, klávesnice, mobilní telefon

• má několik rychlostních standardů (od 1.0 po aktuální 4.2),

• maximální rychlost přenosu je dnes 24 Mbit/s (3 MB/s) a maximální dosah kolem 10 metrů

Obr. 4: Logo Bluetooth.

Grafické rozhraní počítače

• slouží pro připojení zobrazovacích zařízení, jako jsou monitory, datové projektory či televizory

• grafických rozhraní se dnes používá celá řada, hlavně tyto:

  • VGA (Video Graphics Array)

  • S-Video

  • DVI (Digital Visual Interface)

  • DisplayPort

  • HDMI (High Definition Multimedia Interface)

• rozhraní DisplayPort a HDMI je schopno přenášet kromě obrazu i zvuk

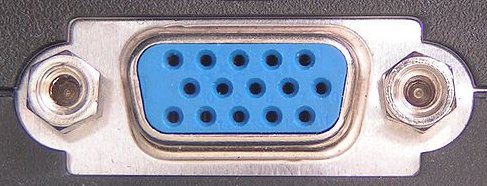

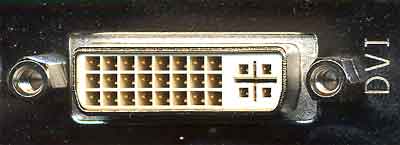

Typizace grafického rozhraní počítače

Zvukové rozhraní počítače

Audio In/Out

• propojení zvukových periferních zařízení (reproduktory, mikrofon) s počítačem se drtivé většině případů používá rozhraní Jack 3,5 mm

• pro snadnější používání jsou konektory barevně odlišeny podle standardu (viz obrázek)

Síťové rozhraní počítače

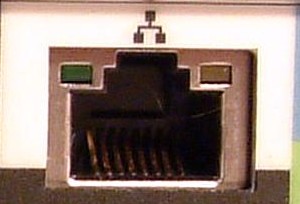

RJ45 (Ethernet)

• nejpoužívanější kabelové rozhraní pro připojení do počítačové sítě

• dnes se využívají dva rychlostní standardy:

  • 10/100 Mbit/s

  • 1000 Mbit/s

Wi-Fi

• bezdrátové rozhraní pro připojení do počítačové sítě

• rozhraní pracuje ve dvou vysílacích pásmech (2,4 GHz a 5 GHz) s dosahem cca. 100 metrů

• pro rozhraní jsou též stanoveny přenosové protokoly IEEE 802.11:

  • 802.11agb (max. 54 Mbit/s)

  • 802.11n (max. 150 Mbit/s)

  • 802.11ac (max. 867 Mbit/s)

Obr. 12: Logo rozhraní Wi-Fi.

Ostatní rozhraní počítače

eSATA

• kabelové rozhraní pro připojení externích datových zařízení (pevné disky, SSD disky, optické mechaniky)

• výhodou je vyšší přenosová rychlost než USB (stejně rychlé jako interní rozhraní SATA)

• nevýhodou je, že rozhraní nemá napájecí vodiče (zařízení musí být připojeno dalším napájecím kabelem)

PS/2

• kabelové rozhraní pro připojení klávesnice nebo polohovacího zařízení (myš, trackball)

• v dnešní době bylo vytlačeno rozhraním USB, avšak občas se ním stále setkáme

• jelikož jsou konektory stejné, byly barevně odlišeny tak, aby nedošlo k záměně při zapojování (fialová pro klávesnici a zelená pro polohovací zařízení)
