Topologie počítačové sítě je rozložení jednotlivých zařízení a způsob jejich vzájemného propojení. Nejčastějšími topologiemi sítí mohou být:
sběrnice
hvězda
kruh
strom

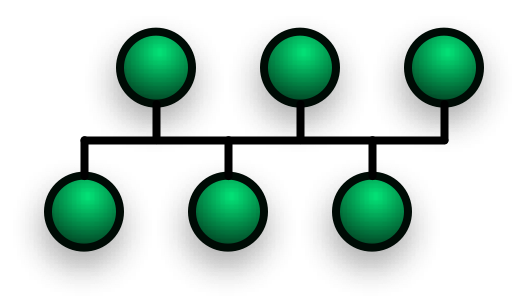

skládá se z jediného přenosového média (sběrnice), které v jedné řadě propojuje všechny počítače v síti
snadná realizace a rozšíření
nízké pořizovací náklady
vhodná pro malé a dočasné sítě
omezená rychlost s rostoucím počtem zapojených stanic
kolize hlavní sběrnice znamená pád celé sítě
omezený počet připojených stanic a délka kabelů
dochází ke kolizím mezi pakety
Obr. 1: Schéma topologie sítě - sběrnice.

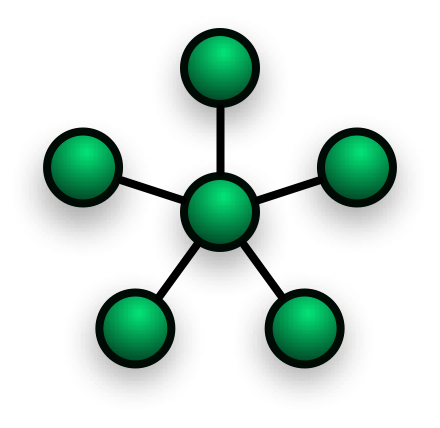

počítače jsou připojeny pomocí kabelů k centrálnímu prvku celé sítě (hub, switch, router)
kolaps jedné stanice nebo přerušení kabelu nemá vliv na funkčnost sítě
vyšší rychlost komunikace
snadné rozšíření a vyhledání závady
nedochází ke kolizím mezi pakety
kolaps centrálního prvku znamená kolaps celé sítě
velké množství kabelů (ke každé stanici jeden)
vyšší náklady (pořízení centrálního prvku)
Obr. 2: Schéma topologie sítě - hvězda.

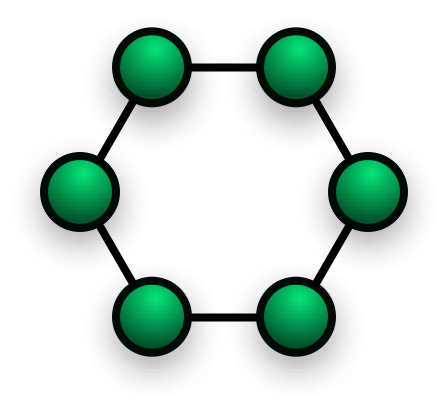

propojuje počítače pomocí kabelu v jediném okruhu, signál postupuje po smyčce v jednom směru a prochází všemi stanicemi
jednoduchý přenos a snadné rozšíření
nízké pořizovací náklady
nedochází ke kolizím mezi pakety
přerušení kabelu nebo kolaps jedné stanice znamená kolaps celé sítě
data (pakety) musí projít všemi stanicemi - delší doba odevzy
špatné hledání závady
Obr. 3: Schéma topologie sítě - kruh.

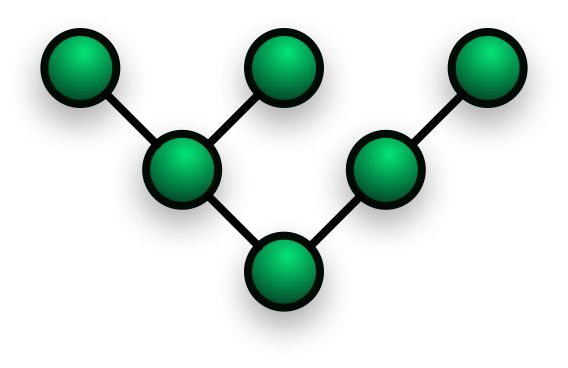

vychází z topologie „hvězda“, kdy jednotlivé centrální prvky „hvězd“ jsou spojeny do jednoho nadřazeného prvku (struktura připomíná strom)
větší bezpečnost (více aktivních prvků)
méně kabelů
pokud selže aktivní prvek jen na jedné větvi, ostatní větve fungují dál
závada hlavního centrálního prvku znamená pád celé sítě
vyšší náklady (pořízení většího množství centrálních prvků)
Obr. 4: Schéma topologie sítě - strom.
