VNITŘNÍ STAVBA POČÍTAČE

Počítačová skříň

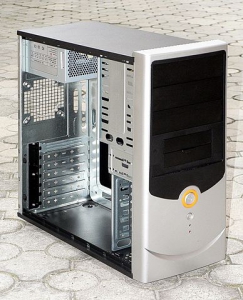

Obr. 1: Počítačová skříň typu "tower".

Vnitřní zařízení počítače

  1. Zdroj napájení

  2. Základní deska

  3. Procesor s chladičem

  4. Paměťové moduly

  5. Přídavné karty

  6. Datové úložiště

1. Zdroj napájení

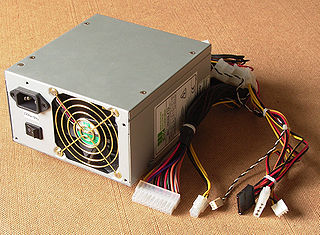

Obr. 2: Typický zdroj napájení.

2. Základní deska

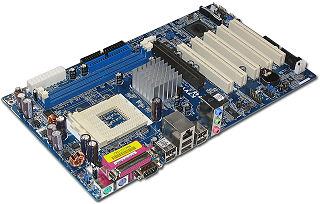

Obr. 3: Základní deska.

3. Procesor

Obr. 4: Horní strana procesoru.

Obr. 5: Spodní strana procesoru.

4. Paměť RAM

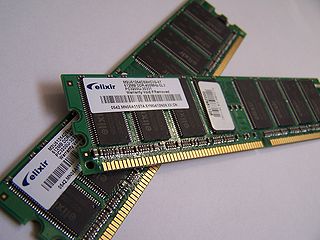

Obr. 6: Moduly pamětí RAM.

5. Přídavné karty

Grafická karta

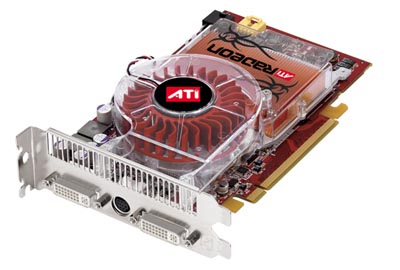

Obr. 7: Grafická karta.

Zvuková karta

Obr. 8: Zvuková karta.

6. Datové úložiště

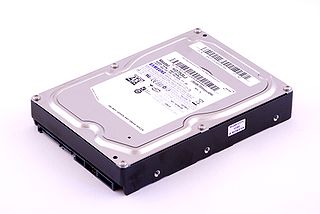

Obr. 9a: Pevný disk.

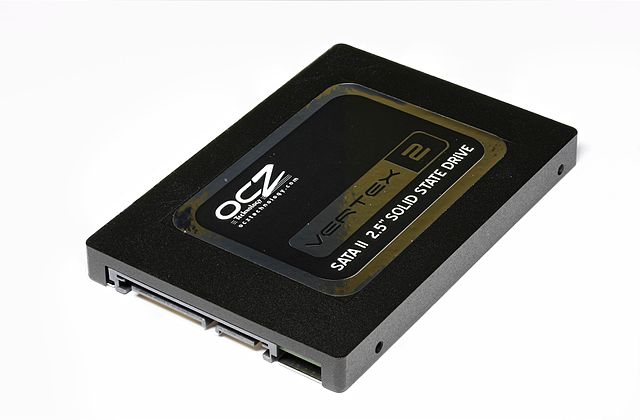

Obr. 9b: SSD disk.

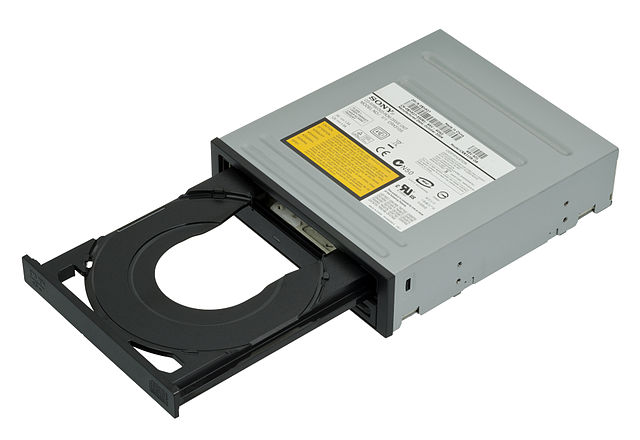

Obr. 9c: Optická mechanika.

Rozhraní pro připojení periferních zařízení

Obr. 10: Příklad rozložení konektorů na zadním panelu základní desky.

  1. PS/2 konektor pro klávesnici.

  2. Optický S/PDIF konektor pro zvuková zařízení.

  3. VGA konektor pro připojení zobrazovacího zařízení (např. monitoru).

  4. USB 2.0 konektory - univerzální pro velké množství zařízení (disky, tiskárny, skenery, atd.).

  5. RJ-45 pro připojení do počítačové sítě nebo sítě Internet.

  6. USB 2.0 konektory - univerzální pro velké množství zařízení (disky, tiskárny, skenery, atd.).

  7. HDMI konektor pro připojení zobrazovacího zařízení (např. monitoru).

  8. DVI konektor pro připojení zobrazovacího zařízení (např. monitoru).

  9. FireWire konektor -  univerzální pro velké množství zařízení (disky, tiskárny, skenery, atd.).

  10. eSATA konektor pro externí datová zařízení.

  11. USB 3.0 konektory - univerzální pro velké množství zařízení (disky, tiskárny, skenery, atd.).

  12. 3,5 mm Jack konektory pro zvuková vstupní a výstupní zařízení (reproduktory, mikrofony, sluchátka).
