Směrovač (router) – dvou nebo více portové zařízení které pracuje na podobném principu jako můstek; rozdíl je v tom, že směrovač pracuje na třetí vrstvě modelu OSI (síťová vrstva) – pracuje tedy s logickými adresami a je protokolově závislý, ale relativně nezávislý na použité síťové technologii (pro každou technologii musí mít patřičný adaptér); směrovače jsou v LAN sítích používány převážně pro spojení rozdílných technologií (např. Ethernet a Token Ring) a pro oddělení broadcastových domén (samozřejmě oddělují i kolizní domény) – tuto oblast však opouštějí neboť jsou zda nahrazovány směrovacími přepínači; vedle použití v sítích LAN našly směrovače důležité uplatnění ve WAN sítích, kde jsou používány pro připojování vzdálených lokalit

Můstek (přepínač) pracuje s jednou tabulkou a to s tabulkou kde jsou relace mezi MAC adresou a portem zařízení. Směrovač pracuje se dvěmi tabulkami. V první je relace mezi MAC adresou, logickou adresou a portem (tabulka obsahuje údaje pouze o přímo připojených uzlech). V druhé tabulce je seznam sítí (částí logických adres) s portem kudy je na danou síť nejlepší cesta.

Představme si, že kompletní adresa je interpretována dvěma čísly oddělenými tečkou ve formátu síť.uzel (např. 040.001). Část sítě musí být unikátní z globálního hlediska tzv. intersítě (neboli propojení několika lokálních sítí - subsítí). Pokud bude mít pardubická síť logickou adresu 040, žádná jiná lokalita spojená s Pardubicemi nemůže tuto adresu použít. Libovolný prvek může použít adresu uzlu 001, pak však tuto adresu uzlu nesmí použít žádný jiný prvek v dané lokalitě, ale v jiné lokalitě ji může použít bez problému – celková adresa 040.001 je totiž jiná než 02.001 !

http://www.svetsiti.cz/akttema/2000/zaklady/obr16.jpg

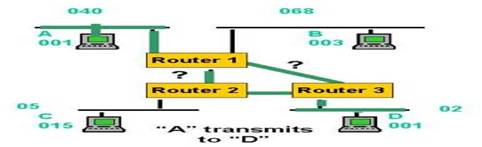

Směrovač Router 1 ví, že se k prvku D dostane dvěma cestami. Jedna z nich je výhodnější a proto používá ji. Existují však i mechanismy pro rozložení zátěže a používání všech dostupných cest (např. ECMP – Equal Cost Mlti Path).

Směrovací přepínač (routing switch) – jde o relativně nový typ zařízení pracující s rychlostmi obvyklými pro druhou vrstvu i s informacemi třetí vrstvy, zajišťuje tedy směrování při rychlosti přepínání – tím nahrazuje pomalé směrovače v oddělení broadcastových domén; směrovače vytlačuje do použití pro spojení rozdílných technologií, do prostředí se speciálními protokoly (Banyan Vines, DECNet, …) a do WAN komunikací

Výhody směrovacích přepínačů

Nejmodernějším trendem pro centra počítačových sítí je tzv. přepínání na 3 vrstvě OSI (Layer 3 Switching). Jedná se o vlastně o směrování prováděné hardwarově. Důvod pro zavádění této technologie je následující - před několika lety se pro rozdělení sítí do více skupin používaly směrovače (tzv. colapsed backbone architektura). Při stále narůstajícím zatížení sítí přestaly směrovače vyhovovat (nízký výkon za vysoké ceny, velké zpoždění paketů při průchodu směrovačem – viz. tabulka). V té době přišly na svět výkonné přepínače. Začaly jimi být nahrazovány centrální směrovače, ale správci sítí si společně s dodavateli velice záhy ověřili slabinu přepínačů – přenášejí broadcasty a tudíž se sítě s vysokým počtem stanic začínají zahlcovat. Směrovače proto znovu našly uplatnění v propojování segmentů sítí postavených na přepínačích (tzv. virtuálních sítí). Protože jsou však směrovače drahé a technologický rozvoj postoupil značně dopředu, začali výrobci hledat cesty jak řešení maximálně zlevnit. Jako jedna z nejschůdnějších se ukázala cesta integrace směrování do přepínačů, tedy tzv. Layer 3 Switching. V podstatě se jedná o obdobu přepínání na druhé vrstvě – zde je přepínání na základě tabulky MAC adres; na třetí vrstvě je přepínání také řešeno hardwarově a rozhodovací algoritmy jsou rozšířeny o další tabulku – tabulku logických adres (převážně IP, časem i IPX). Definice směrovacího přepínače (Routing Switch), tak jak jej zavedla firma která tento pojem začala používat jako první, tedy Bay Networks, hovoří o několika základních atributech:

·         přepínání na 3. vrstvě je implementováno v hardware;

·         směrování a přepínání jsou stejně rychlé;

·         zařízení zajišťuje libovolnou kombinaci přepínání i směrování na každém portu;

·         průchodnost při zvýšeném zatížení, implementaci filtrů nebo použití QoS zůstane zachována;

·         zařízení rozhoduje o každém paketu;

·         zařízení umožňuje provozovánív standardních směrovacích protokolů (RIP, OSPF);

V následující tabulce je porovnání technologií přepínání na druhé vrstvě OSI, směrování a přepínání na třetí vrstvě OSI.





IP routing





komponenta

propustnost přepínání (Kpps)

zpoždění při průchodu paketu (µs)

propustnost (Kpps)

cena za 100Mbit port (USD)

cena za výkon (USD/Mpps)

High-end switch

1000 - 5000

-

-

500

0.03

High-end router

1000

> 1000

1000

5000

0.25

Accelar Routing Switch *

7000

< 6

7000

700

0.01

* parametry produktu Accelar uvedené v tabulce ověřily Bradner Test Labs (Harvard University)

Obecné podmínky použití aktivních prvků

Jak bylo již zmíněno, volbou aktivních prvků lze ovlivnit chování a propustnost sítě. Použití by samozřejmě mělo být smysluplné, nicméně určitá doporučení lze aplikovat obecně:

·         kolizní doména by měla být co nejmenší => je vhodnější používat dvanáctiportové rozbočovače spojené přepínačem, případně desktopové přepínače; volba je samozřejmě závislá na prostředí a používaných aplikacích;

·         servery by měly být připojené řádově vyšší rychlostí než stanice, zároveň by však měla být dodržena určitá granularita systému tak, aby bylo dostupné přenosové pásmo využito efektivně;

·         používat adresní rozsahy třídy C, v případě vyššího počtu stanic použít spojení adresních rozsahů směrovacím přepínačem;

·         zařízení pro HQ a lokality připojené k HQ by měla být snadno modifikovatelná a přizpůsobitelná měnicím se požadavkům;

·         rozbočovače, přepínače i směrovače by měly být vybavené SNMP agentem, v případě rozbočovačů a přepínačů se základní RMON sondou;

·         všechna zařízení by měla být připojena na UPS, zajistí se tím ochrana proti výpadku napájení, ale i ochrana proti poruchám napájecí sítě (např. přepětí) a tím i možné poruše.
