DNS Základy
Proč DNS
IP adresy
Špatně se pamatují
Identifikují „počítač“ a nikoli službu
Malá výpovědní hodnota
Nízká flexibilita při změnách
Mapování pouze 1:1
Chybí obecnost
Mapování jmne na číselné adresy
ARPANET (RFC606)
Centrální autorita
Soubor HOSTS (dodnes: /etc/hosts)
Všechny aktualizace se musí dít centrálně
Žádná škálovatelsnost
Distribuce z jednoho místa
Malý počet jmen (tehdy)
Malá frekvence změn (tehdy)
Princip DNS
Principy DNS
Distribuované a decentralizované řešení
Technicky
Administrativně
Hierarchické řešení
Hierarchie rozdělená tečkou
Neviditelná kořenová doména “.“ (úplně vpravo)
Základní pojmy DNS
Doména / doménové jméno
RR záznam (Resource Record)
Zóna
Zónový soubor
Jmenný server / Name server
Doménové jméno
„label“ – část mezi dvěma tečkami (max. 63 bytů)
Doménové jméno (max. 255 bytů)
Obecně může DNS přenášet libovolné znaky
Prakticky existují omezení
Písmena (US-ASCII)
Číslice
Pomlčka
Potržítko (ve speciálních případech)
Zóna
Ščást hierarchie
Samostatný správce
Oddělená na úrovni teček v doménovém jménu
Delegovaná výe v nadřazené zóně (kromě ‘.‘)
Resource Record
RR (Resource Record) zázanm
Jednotlivý záznam v DNS databázi
Obsahuje:
Vlastníka záznamu (Owner)
Třídu /IN – Internet a CH- Chaos)
Typ (A,AAAA, MX, PTR,…)
TTL (Time To Live)
RDATA (Resource Data)
Zónový soubor
RR záznamy zóny
Na jednom místě
Textový formát
RFC 1035
Name server
Má data příslušné zóny (domény)
Je pro ni autoritativní
Každá zóna má vlastní name server
Name server může obsluhovat více zón
Lepší využití prostředků
Zóna může (mělo by) mít více name serverů
„Nařízeno“ v RFC 1912
Lepší dostupnost
DNS servery a resolvery
Architektura klient/server
Klient – rekurzivní name server – resolver
Server – autoritativní name server
Komunikace pomocí DNS zpráv
Resolver se může ptát dalších resolverů
Vyrovnávací paměť (cache) na resolveru
Délka (čas) v cache řídí správce zóny!
Autoritativní server
Master (primární) server
Autoritativní server
Data na jednom místě (zónový soubor, db)
Zdroj dat pro ostatní autoritativní servery
Data na masteru jediná vždy aktuální
Často je skrytý
Slave (sekundární) servery
Také autoritativní
Data jsou získávána z master serveru
Může jich být více
Hierarchie (master – slave – slave …. Slave)

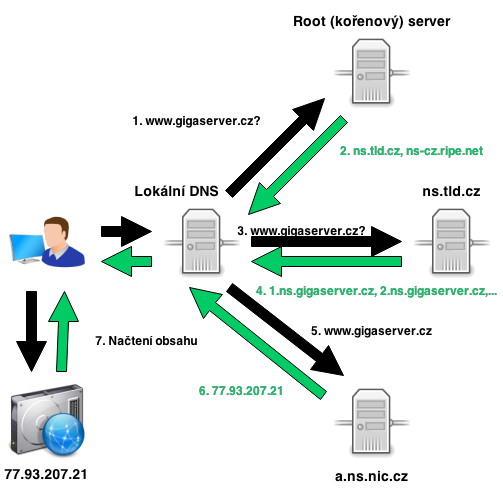

DNS dotazování
DNS dotazování – pokr.
Uživatel - q (www.nic.cz) – resolver
Resolver – Q(www.nic.cz) – NS(Root)
NS(Root) – A(NS pro cz) – Resolver
Resolver – Q(www.nic.cz) – NS(cz)
NS(cz) –A(NS pro nic.cz) – NS(nic.cz)
Resolver – Q(www.nic.cz) – NS(nic.cz)
NS(nic.cz) – A(217.31.205.50) – Resolver
Resolver – A(217.31.205.50) – Uživatel
DNS dotazování – cache
Resolver má data v cache
Uživatel – Q(www.nic.cz) – Resolver
Resolver – A(217.31.205.50) – Uživatel
Probíhá na každé úrovni delegace
Není oitřeba se stále ptát root serverů
DNS dotazování - Stub resolver
Stub resolver
DNS klient v každém počítači
Implemtován v systémových knihovnách
Malý, jednoduchý
Může, ale nemusí, implementovat cache
Prohlížeče mají svou cache
S DNS nemá nic společné
Autorativní vs. Neautorativní
Autorativní odpověď
Od autorativního nameserveru
Dotaz na doménu, pro kterou má server zónu
Neautorativní odpověd
Od resolveru
Příznak v DNS zprávě
AA bit
RR záznam
Vlastník (owner)
Doménové jméno
Jeden vlastník . n záznamů
Třída (class)
IN – Internet
CH – Chaos (speciální)
TTL (Time To Live)
Maximální doba uložení v cache resolveru
Resource Record záznamy – RDATA
RR záznam – RDATA
Resource Data
Strukturovaná dle typu RR záznamu
Proměnlivá délka dat
Maximální délka 65535 oktetů
2^16-1
Typy záznamů
RR záznam – typy záznamů
Typ | Anglický název | Význam pole RDATA |
SOA | Start of Authority | Údaje o zóně (více položek) |
NS | Name Server | Doménové jména autorativních nameserverů |
A | A host address | IPv4 adresa (jména – IP adresa) |
AAAA | IPv6 host address | IPv6 adresa (jména – IP adresa) |
CNAME | Canonical Name | „Alias“ (*jméno -*jiné_jmeno) |
MX | Mail Exchange | Ukazatel na poštovní servery k doméně |
RRSIG | RR Signature | DNSSEC podpis |
PTR | Pointer | Reverzní delegace (IP adresa – jméno) |
TXT | Text | Obecný text |
… |
| A další speciální … |
SOA záznam
Jeden pro každou zónu
Na vrcholu zóny
Řídí master – slave komunikaci
MINIMUM bylo původně defaultní TTL
Položka | Význam |
MNAME | Primární nameserver |
RNAME | Email správce zóny |
SERIAL | Sériové číslo |
REFRESH | Čas obnovy zóny (NS-NS) |
RETRY | Nový pokus obnovy (NS-NS) |
EXPIRE | Expirace zóny |
MINIMUM | Čas pro negativní cache |
SOA záznam – pokr-
Udp53.cz. 600 IN SOA ns.udp53.cz. hostmaster.udp53.cz. (
2008101420 ; seriál
10800 ;refresh (3 hourse)
3600 ;retry (1 hour)
1209600 ;expire (2 weeks)
7200 ; minimum (2 hourse)
)
MNAME nemusí existovat
RNAME bez zavináče (první tečka – ‘@‘)
Seriál (YYYYMMDDNN) nebo (Unixtime)
Retry kratší než Refresh
Expirace dostatečně dlouhé
NS záznam
Záznam o delegaci, obsahuje doménové jméno NS
Udp53.cz. 3600 IN NS ns.udp53.cz.
Nadřazená zóna obsahuje pouze NS
Pro konkrétní doménové jméno
Podřízená zóna obsahuje minimálně NS, SOA
Pro delegované doménové jméno
Pozor na cyklické závislosti
Tzv. GLUE záznam (A|AAAA) v nadřazené zóně
Udp53.cz. 3600 IN NS ns.udp53.cz.
Ns.udp53.cz. 3600 IN A 127.0.0.1
A a AAAA záznam
Obsahuje IP adresu
A záznam – Ipv4 adresu (32 bitú)
AAAA záznam – Ipv6 adresu (128 bitů)
Příklad:
www.udp53.cz. 3600 IN A 127.0.0.1
www.udp53.cz. 3600 IN AAAA ::1
MX Záznam
Ovlivňuje směrování elektronické pošty
Obsahuje prioritu a kanonické doménové jméno
Udp53.cz. 3600 IN MX 10 mail.udp53.cz.
Udp53.cz. 3600 IN MX 20 MAIL2.Nnic.cz
Mail.udp53.cz. 3600 IN A 127.0.0.1
CNAME záznam
Další jméno, Alias
www2.udp53.cz. 600 IN CNAME ww.udp53.cz.
Rekurzivně (www3- www2 – www)
Přesměruje všechny záznamy
Udp53.cz. 600 IN A 127.0.0.1.
UDP53.cz. 600 IN MX 10 mail.udp53.cz.
www.udp53.cz. 600 IN CNAME udp53.cz.
Všechna RR pod upd53.cz jsou dostupné přes www.udp53.cz
CNAME záznam pokr.
CNAME záznam
CNAME musí být sám (bez DNSSEC)¨
Pro konkrétní doménové jméno (vlastníka záznamu)
www.udp53.cz. 600 IN CNAME 127.0.0.1.
www.udp53.cz. 600 IN A 127.0.0.1.
www.udp53.cz. 600 IN AAAA ::1
Nesmí na něj ukazovat:
MX | NS záznamy
Další dle definice konkrétního protokolu
Resolver/nameserver dále zpracovává výsledek
Může dojít k dalším dotazům
TXT záznam
Obecné textová data
Často (zne)užíván k ukládání strukturovaných dat
Sender policy Framework – SPF (RFC 7208)
Povoluje email jen pro některé adresy
Existuje i SPF RR typ, ale ten už by se neměl používat
PTR záznam
Obecně ukazatel na doménové jméno
1.0.0.128.in-addr.arpa. IN PTR udp53.cz
1.0.0 .. 0.0.0.ip6.arpa. IN PTR upd53.cz
Reverzní mapování (IP adresa – doménové jméno)
Speciální podstromy v .arpa (in-addr.arpa, ip6.arpa)
IP adresa obrácená, rozdělená přes tečky
Používáno pro kontrolu nebo správu
Poštovní servery, SSH servery
TYPEXXX záznam
Obecná data v hexa formátu
Explicitně uvedená délka
Důležité pro zpětnou kompatibilitu
V zónovém souboru:
Udp53.cz 3600 IN TYPE65534 \#5 0883550001
